مقدمة المنتج:
جهد النظام المقدر: 11KV-1000KV
الحمل الميكانيكي المحدد (SML): 45KN-400KN
اللون: بني، رمادي أو حسب متطلبات العميل
المعيار المطبق: GB، IEC، ANSI، CAN، BS، AS أو متطلبات العميل

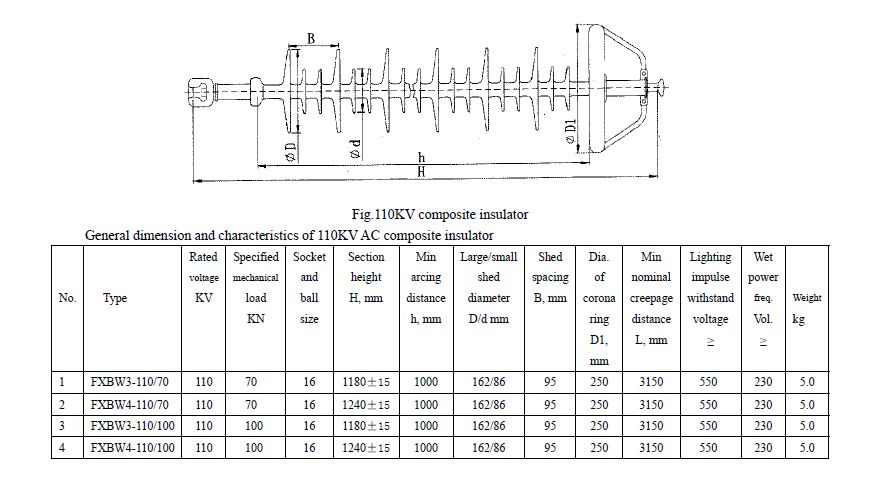

شكل .8 110العازل المركب KV
البعد العام والخصائص للعازل المركب 110 ك.ف
|
لا. |
يكتب |
الجهد المقنن كيلو فولت |
الحمل الميكانيكي المحدد كن |
حجم المقبس والكرة |
ارتفاع القسم H، مم |
الحد الأدنى لمسافة الانحناء h، mm |
قطر السقيفة الكبيرة/الصغيرة D/d مم |
تباعد السقيفة ب، مم |
ضياء. من حلقة الاكليل D1, مم |
الحد الأدنى لمسافة الزحف الاسمية L، mm |
دفعة الإضاءة تحمل الجهد أكبر من أو يساوي |
تردد الطاقة الرطبة المجلد. أكبر من أو يساوي |
وزن كجم |
|
1 |
FXBW3-110/70 |
110 |
70 |
16 |
1180±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
2 |
FXBW4-110/70 |
110 |
70 |
16 |
1240±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
3 |
FXBW3-110/100 |
110 |
100 |
16 |
1180±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
4 |
FXBW4-110/100 |
110 |
100 |
16 |
1240±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
5 |
FXBW3-132/80 |
132 |
80 |
16 |
1320±15 |
1160 |
160/94 |
87 |
250 |
3960 |
650 |
230 |
5.0 |
|
6 |
FXBW4-132/80 |
132 |
80 |
16 |
1500±15 |
1340 |
160/94 |
87 |
250 |
4360 |
650 |
230 |
5.5 |
|
7 |
FXBW4-132/80 |
132 |
80 |
16 |
1695±15 |
1540 |
160/94 |
87 |
250 |
5600 |
650 |
230 |
6.0 |
|
8 |
FXBW3-132/120 |
132 |
120 |
16 |
1747±15 |
1540 |
160/94 |
87 |
250 |
5600 |
650 |
230 |
6.5 |
|
9 |
FXBW3-132/160 |
132 |
160 |
20 |
1894±15 |
1630 |
160/94 |
87 |
250 |
5500 |
650 |
230 |
7.5 |
يُعرف عازل التعليق المركب أيضًا باسم "عازل القضيب الطويل المركب". يُستخدم مصطلح "قضيب طويل" في الواقع للإشارة إلى تصميم محدد للعازل الخزفي الذي تم طرحه لأول مرة في ألمانيا في عشرينيات القرن العشرين كبديل للعوازل ذات الغطاء -و-الدبوسية (وكذلك للظروف المحيطة الحرجة، على سبيل المثال التلوث العالي). يظهر الشكل 2.1 بناء قضيب طويل مركب. يمكن رؤية النواة المقواة بالألياف والتركيبات المعدنية وغطاء السيليكون.
شكل . 2.1 إنشاء عازل مركب لقضيب طويل
تستفيد عوازل القضبان الطويلة المركبة من إمكانيات تصنيع قضبان FRP (البلاستيك المقوى بالألياف)، وعلى وجه الخصوص من حقيقة أن قضبان FRP يمكن إنتاجها عمليًا إلى ما لا نهاية في قطعة واحدة بأطوال تصل إلى 20 مترًا وهو أمر مستحيل مع المواد العازلة التقليدية مثل البورسلين والزجاج.
يتم حاليًا إنتاج العوازل المركبة ذات القضبان الطويلة بأطوال تتراوح من 10 إلى 100 سم لأنظمة شبكات الجهد المنخفض والمتوسط-، وبأطوال تصل إلى 10 أمتار وأكثر لأنظمة شبكات الجهد العالي الحالية (الأشكال . 2.2 ).
